物流中心设备规划-储存设施(托盘货架)
信息来源: | 发布日期: 2016-09-18 | 浏览量:
关键词:托盘货架,储存设施

  常州东方物流工程有限公司已有二十多年从事设计、生产各类货架系统工程的历史,完成了数千个仓储项目,积累了丰富的经验,形成了各类货架的产品系列。如有需要请致电 0519-88604229。


  储存设备型式种类繁多,因储存物品形状、重量、体积、包装型式等特性的不同,其使用的储存方式也不相同。例如流体使用桶装包装适用重力架,一般散品使用袋装或箱装包装适用轻型货架,而长形对象如钢材、木材则适用悬臂式货架。


  一般物流中心之储存设备,主要是以单元负载( Unit Load ) 之托盘储存方式为主,配合各种拣货方式的需要,另有以容器及单品的储存设备。本文将以这一类的储存设备为主,加以探讨比较,以期做为物流中心规划时,储存设备选用设计之参考。

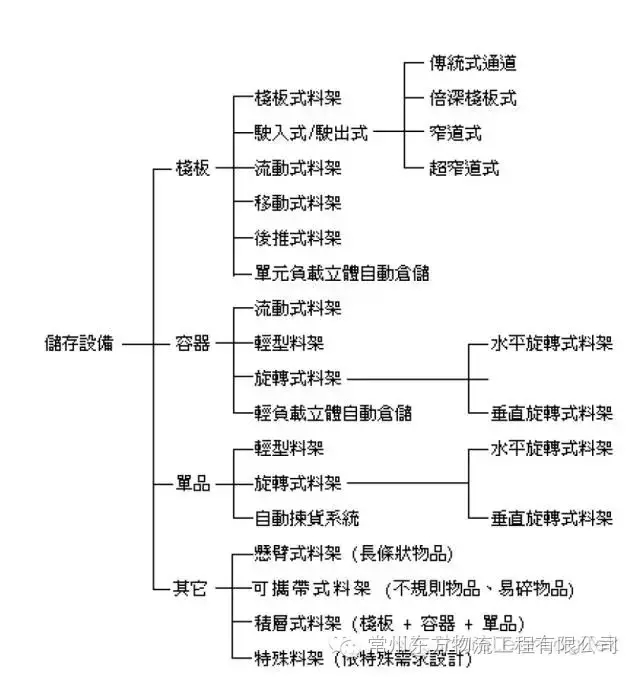

  储存设备以储存单位分类,可大致区分为托盘、容器、单品及其它等四大类。每一类型因其设计结构之不同,又可分为很多种型式,如图 1-1 储存设备体系所示。下文将逐一的介绍各型设备的功能规格与特点,并说明常用各型储存设备之设计方式及选用参考。



图 1-1 储存设备体系


托盘货架( Pallet Rack )
  托盘货架(图1-2)是使用^普遍的一种货架,提供 100%的存取性,并且有很好的拣取效率。但相对地此种货架的储存密度较低,需要较多的信道 ( Aisle )。一般可依其存取信道的宽度,区分为传统式信道、窄道式信道及超窄道式信道,后者需配合适当型式的堆高机使用。其特点为:
1. 适合中种、多样、中量保管。
2. 适合 ABC 分类中的 BC 级商品。
3.一般使用 3-5 层,货架高度受限,一般在 6 m以下。
4. 可任意调整组合。
5. 架设施工简易、费用经济。
6.出入库存取不受物品先后顺序之限。
7. 适用于一般堆高机存取。
8.货架撑脚需加装堆高机防撞装置。


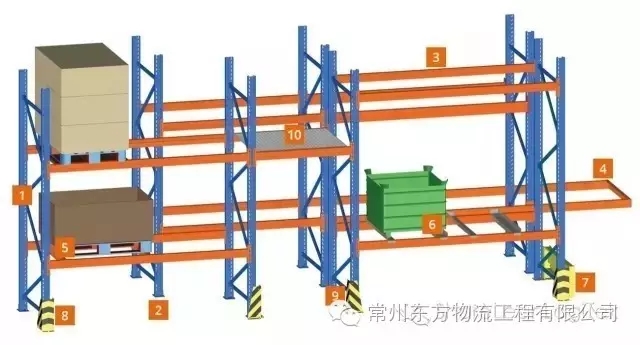

图 1-2 托盘货架



  一般在选用托盘式货架时,需考虑单元负载的尺寸、重量以及叠放的层数,以决定适当的支柱及横梁尺寸,图 1-2 所示托盘货架为一般常用之托盘叠放方式,即一个横梁开口,存放二个托盘。此种托盘货架一般高度在 4~6 m ,并需配合使用电动跨立式( Straddle Type ) 堆高机来存取作业。
1.1 托盘货架使用技巧
(1) 背面连结杆的活用

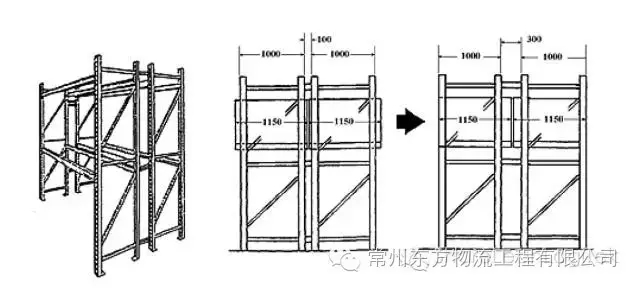

  背面连结杆用于两列货架背对背之间的连结,以增加整体的强度。以下图 1-3背面连结杆的活用为例,承载物深度 1,150 mm ,支柱架深度 1,000 mm ,如选用背面连结杆长度 100 mm ,则会造成承载物突出于货架,因此可选用 300 mm长度,则可解决上述问题。

图 1-3 背面连结杆的活用


(2) 货架尺寸之订定

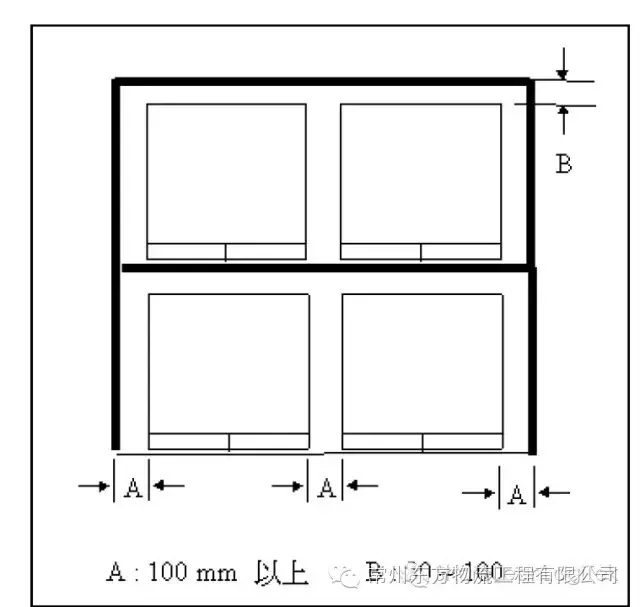

托盘货架的尺寸订定标准如图1-4 所示,侧边托盘与支柱及托盘与托盘的间隔(A)在 100mm 以上,间隔愈大则愈容易作业。承载物与横梁的间隔(B)在80~100 mm 以上。



图 1-4 货架尺寸标准

 (3) ^上层横梁的存取位置

堆高机的^大举升高度会高出^上层横梁位置 200 cm 以上,如图 1-5 所示。因此^上层横梁位置需与天花板至少要有 230 cm 以上的间隙。

(4) 支柱架之选定基准

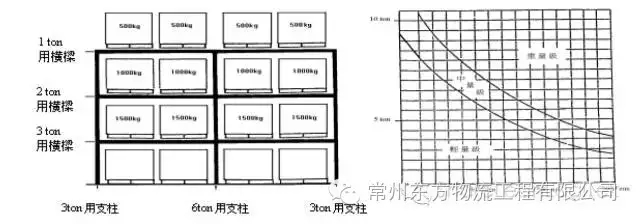

支柱架的耐荷重,须以^下层存取位置所承受的负荷来决定。支柱架的选定例子如下图 1-6 所示,^下层支柱架承受的荷重为 6,000 kg ,^下层横梁的高度为 1,100 mm ,因此可由此两因素对照右图而选定中量级的支柱架。





图 1-6 支柱架选定基准

 1.2 货架结构

(1) 支柱与横梁的组装

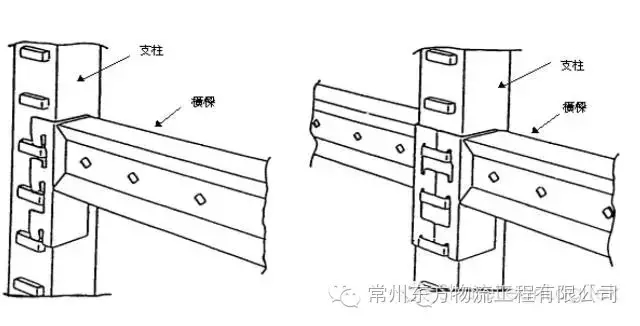

利用横梁端部卡钩套入支柱卡槽(图 1-7 ),组装快速方便。





图 1-7 支柱与横梁的组装

 (2) 托盘支撑梁

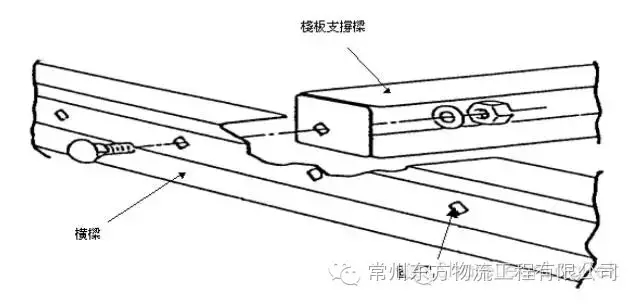

一般为增加横梁的刚性,会于一固定距离锁上一支撑梁。图 1-8 所示为其组装方式。





图 1-8 托盘支撑梁之固定方式

 (3) 支柱架

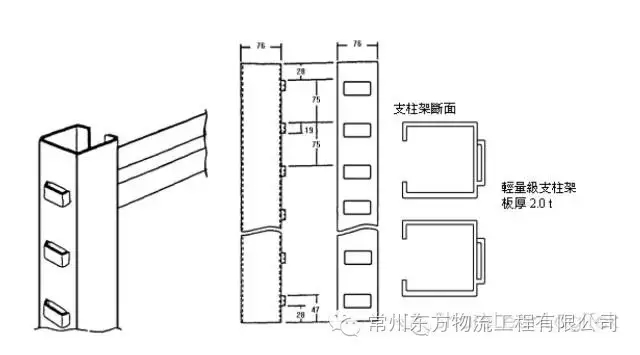

支柱架断面形状的设计各家制造商均有其设计上的考虑,使其承受负载时有足够的强度,不会产生变形。支柱上每隔一定长度会有一卡槽,使与横梁组装时更具有可变化性(如图 1-9 所示)。一般货架制造商在设计支柱架,会设计各种不同高度、宽度等规格的组合,以满足各种货架组装的需求,并搭配不同的断面厚度,可分为重量级、中量级和轻量级等三种。



图 1-9 支柱架的设计



(4) 横梁

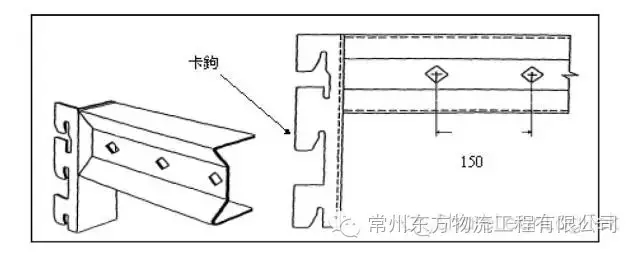

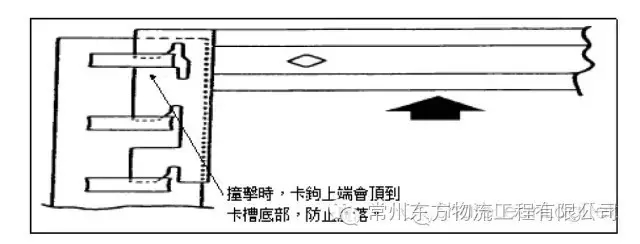

横梁断面形状的设计也是非常多样,设计上的主要考虑,是使负荷时产生^少的挠曲变形。横梁端部有卡钩可与立柱组装(如图 1-10 所示),而横梁上有固定孔可组装托盘支撑梁。另需有防撞设计,以防止堆高机作业时不小心顶到横梁时,造成与立柱的脱离,一般会使用卡钩方式设计(如图 1-11 所示)。





图 1-10 横梁的卡钩设计

图 1-11 横梁的防撞击脱落设计
